Druckluftschläuche für Lackierarbeiten

Druckluftschläuche nach Anwendung und Luftbedarf wählen

Bei der Auswahl des passenden Kompressorschlauchs ist unter anderem entscheidend, wie viel Luft das angeschlossene Gerät tatsächlich benötigt. Eine Lackierpistole mit hohem Luftverbrauch hat andere Anforderungen an den Schlauch als eine Ausblaspistole oder ein kleines pneumatisches Werkzeug.

Innendurchmesser bei Lackierluftschläuchen

Bei der Lackierpistole sollte der Schlauch genügend Querschnitt bieten, damit der eingestellte Pistolen-Eingangsdruck auch bei gezogenem Abzug erreicht wird. Für professionelle Lackierpistolen wird in der Regel ein Innendurchmesser von mindestens 9 mm gefordert.

Größere Innendurchmesser werden interessant, wenn:

• die Luftmenge des Verbrauchers steigt
• längere Schlauchstrecken erforderlich sind
• mehrere Verbraucher versorgt werden
• Druckverluste möglichst gering gehalten werden sollen

Gerader Druckluftschlauch für Lackierpistolen

Für Lackierpistolen ist ein flexibler, ausreichend dimensionierter Luftschlauch für viele Anwendungen die ideale Lösung. Er lässt sich frei um Fahrzeug oder Werkstück führen und bietet bei passendem Innendurchmesser genügend Luftdurchsatz für einen konstanten Pistolen-Eingangsdruck.

Fällt der Druck während des Lackierens ab, sollte nicht einfach der Netzdruck erhöht werden. Zuerst gehören Schlauchquerschnitt, Schlauchlänge, Kupplungen und mögliche Knickstellen auf den Prüfstand. Entscheidend ist der Druck an der Pistole bei strömender Luft.

Spiralschlauch für kurze und mobile Druckluftarbeiten

Ein Spiralschlauch eignet sich vor allem für Arbeitsplätze mit begrenztem Bewegungsradius. Er zieht sich nach Gebrauch zusammen und hält dadurch den Boden weitgehend frei. Das ist beispielsweise bei Ausblaspistolen oder kleineren pneumatischen Werkzeugen praktisch.

Für Lackierpistolen ist ein Spiralschlauch nur dann sinnvoll, wenn sein Innendurchmesser den benötigten Luftdurchsatz sicher liefert. Bei längeren Lackierarbeiten ist ein gerader Lackierluftschlauch meist angenehmer und strömungstechnisch günstiger.

Passendes Schlauchmaterial für den Lackierbetrieb

Das Schlauchmaterial beeinflusst vor allem Flexibilität, Gewicht, Abriebfestigkeit und Beständigkeit gegenüber Chemikalien. Zudem muss das Material zusätzliche Anforderungen erfüllen, die bei einem normalen Werkstattschlauch keine Rolle spielen.

Polyurethan-Schläuche für bewegliche Druckluftanwendungen

PU-Schläuche sind leicht, flexibel und abriebfest. Dadurch eignen sie sich gut für mobile pneumatische Geräte und werden häufig auch bei Spiralschläuchen eingesetzt. Besonders an Arbeitsplätzen mit kurzen Bewegungswegen lässt sich ein PU-Schlauch komfortabel handhaben.

PVC-Schläuche für allgemeine Druckluftarbeiten

PVC-Schläuche sind leicht und ebenfalls relativ abrieb- und chemikalienbeständig. Sie kommen deshalb für allgemeine Druckluftanwendungen und kürzere Verbindungen infrage. Je nach Materialmischung reagieren sie jedoch stärker auf Temperatur und Öl als andere Schlauchwerkstoffe.

Für reine Werkstatt-Druckluft kann PVC damit völlig ausreichend sein. Für den dauerhaften Einsatz an einer Lackierpistole sollte dagegen geprüft werden, ob der Schlauch ausdrücklich für Lackierarbeiten freigegeben ist.

Welcher Schlauch für welchen Einsatz?

Im Lackierbetrieb richtet sich die Schlauchauswahl vor allem danach, welches Medium geführt wird und wie hoch der Luftbedarf des angeschlossenen Systems ist. Die wichtigsten Varianten lassen sich so einordnen:

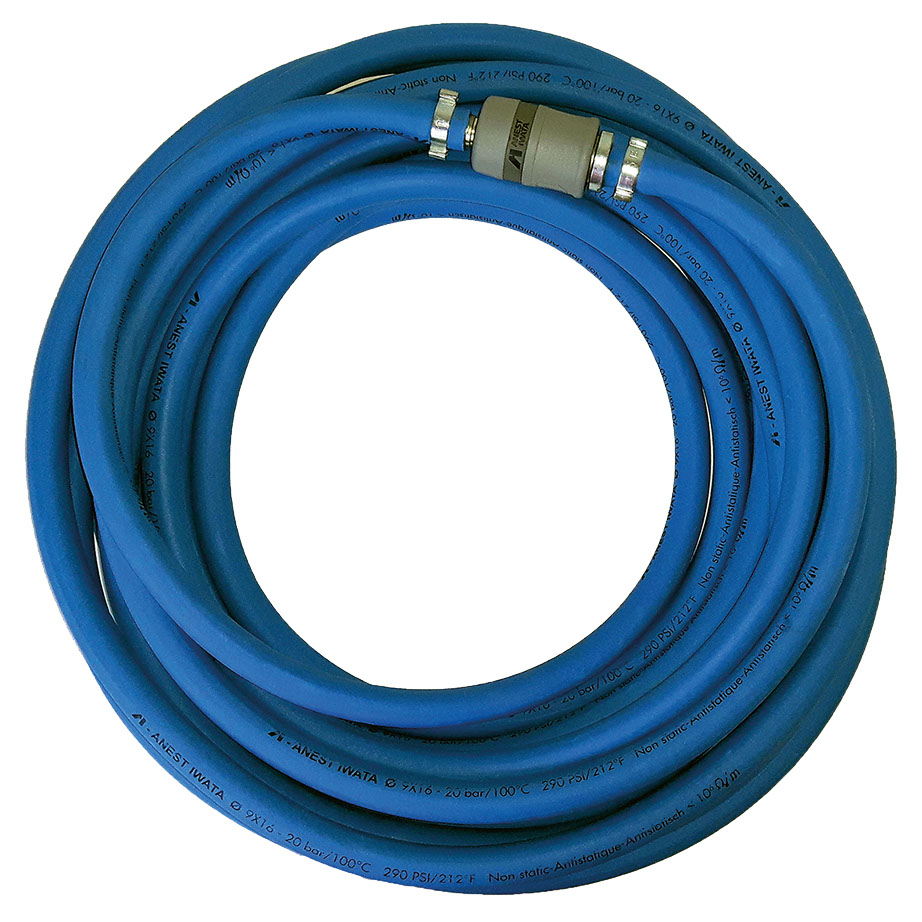

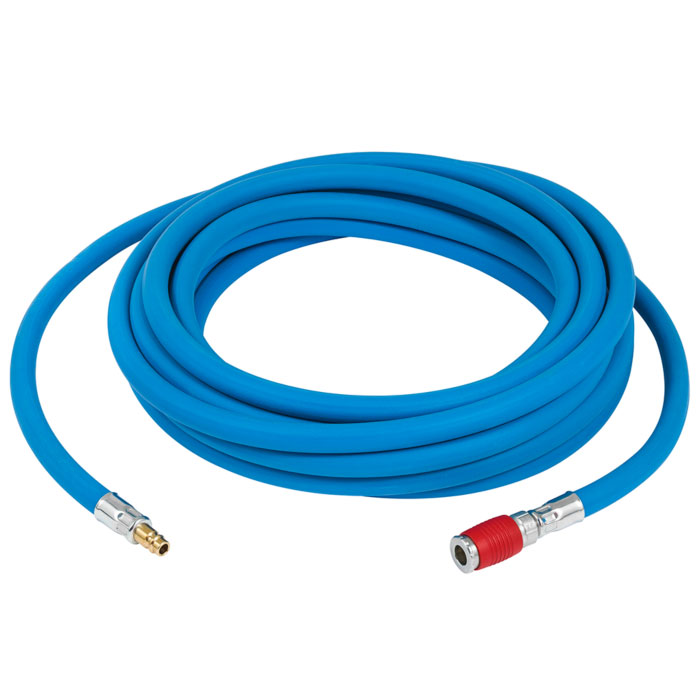

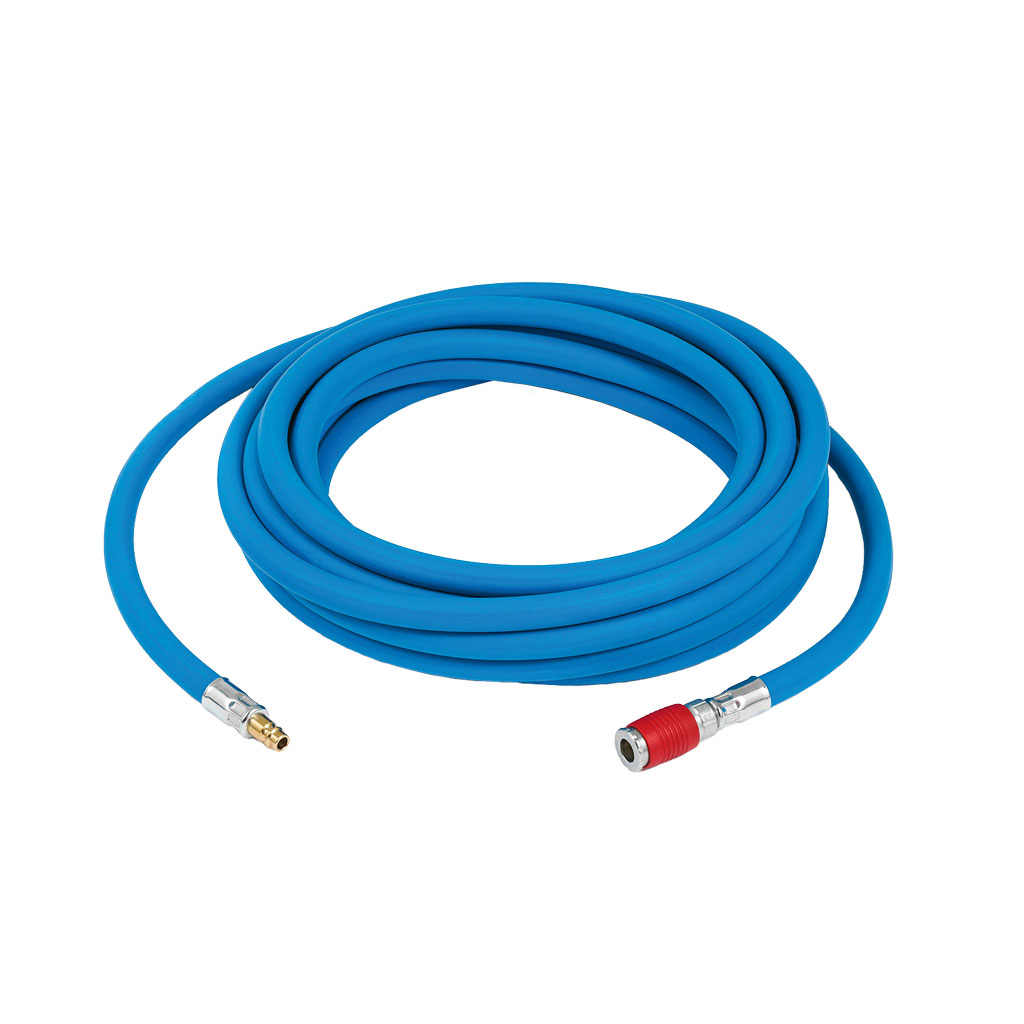

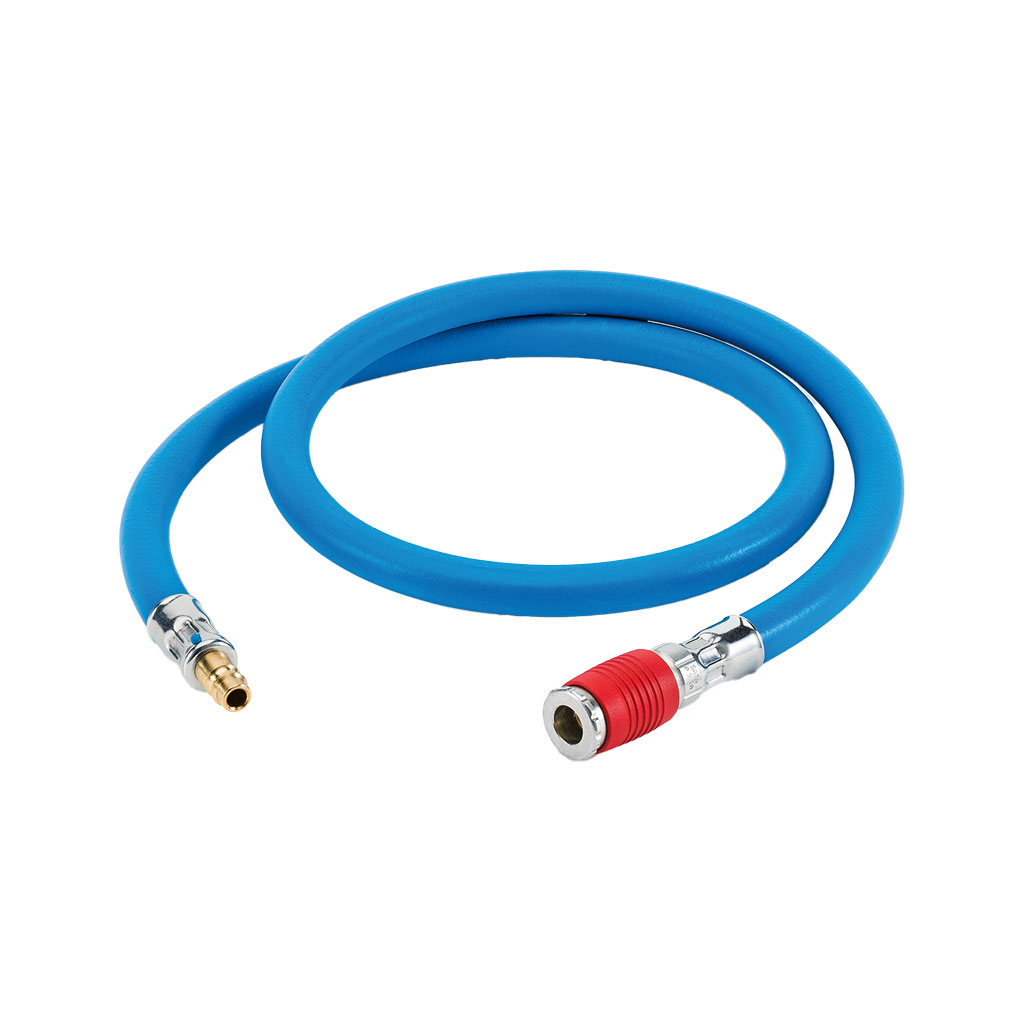

• Lackierluftschlauch mit 9 mm Innendurchmesser: Typische Ausführung für professionelle Handlackierpistolen. Geeignet für Lackierarbeiten in Kabine und Vorbereitungsbereich.

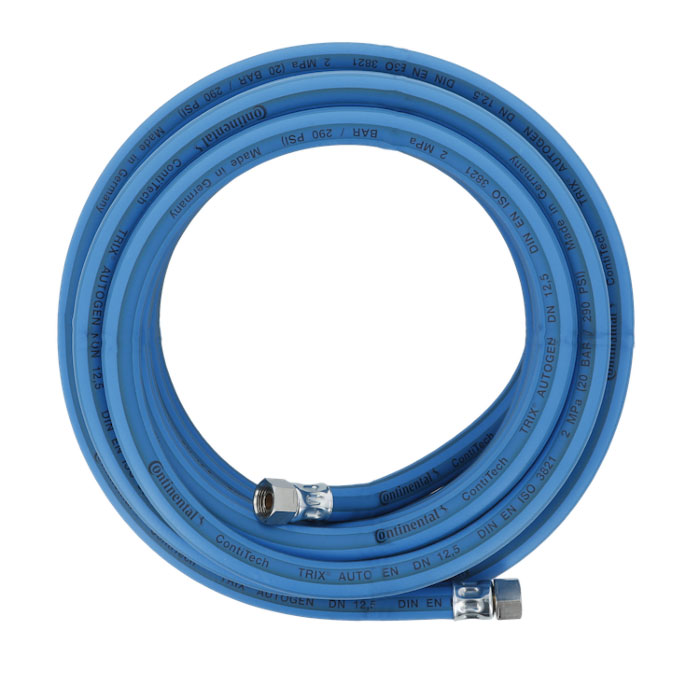

• Lackierluftschlauch mit 13 mm Innendurchmesser: Für Systeme mit höherem Luftbedarf oder mehrere vorgesehene Luftabgänge. Der größere Querschnitt reduziert Druckverluste bei hohem Volumenstrom.

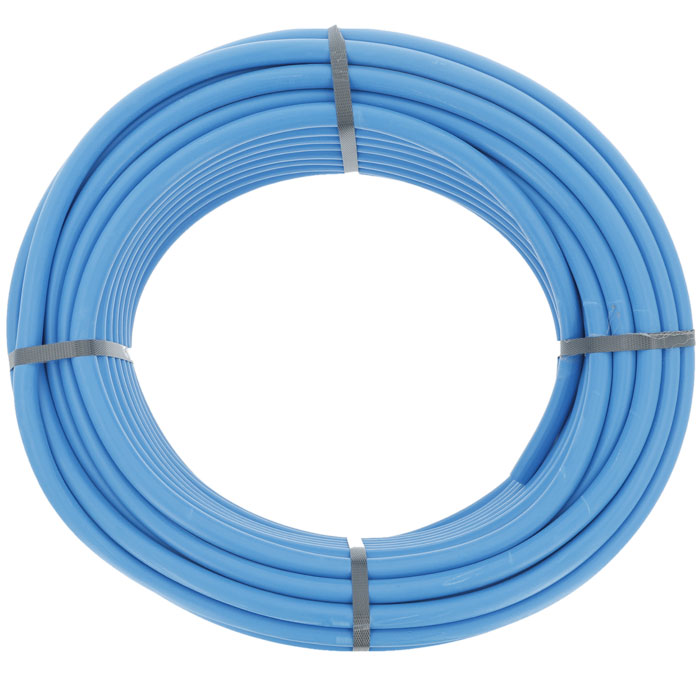

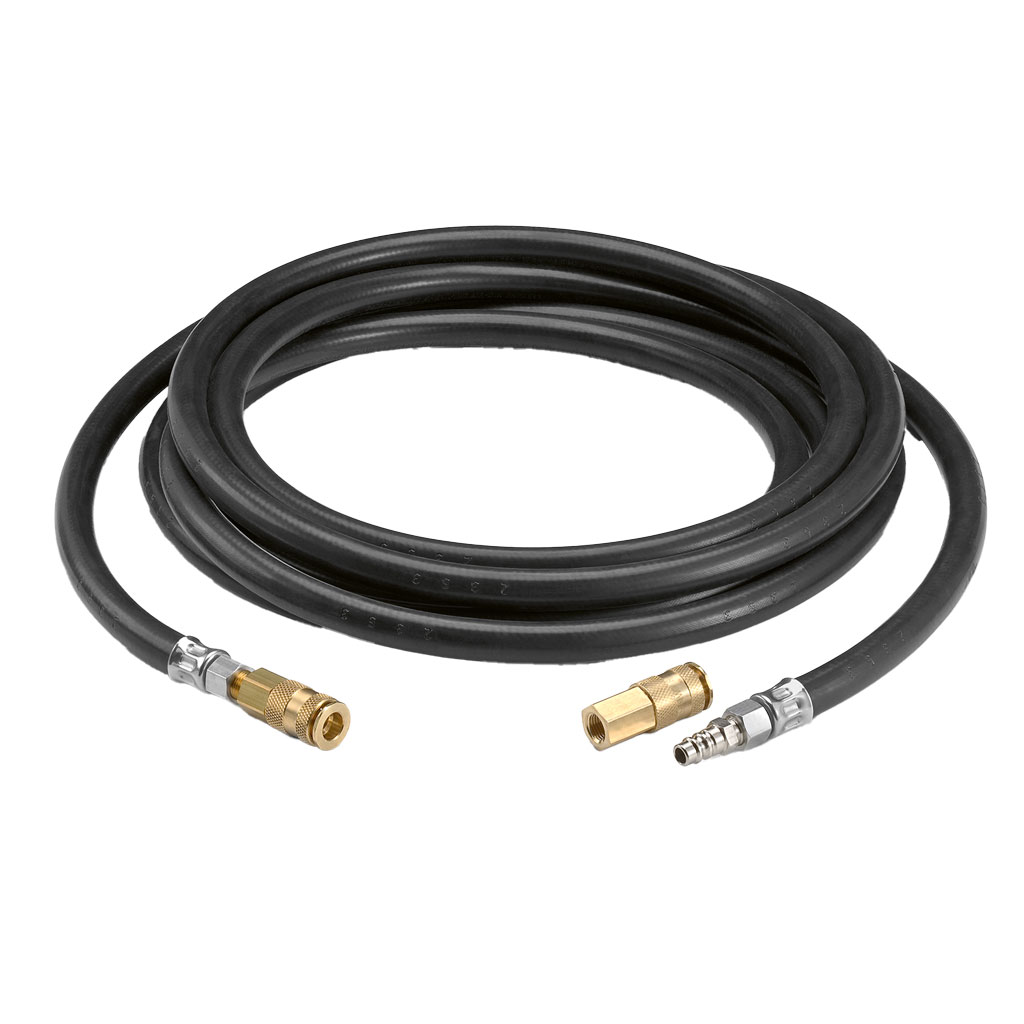

• Profi-Druckluftschlauch: Für allgemeine pneumatische Anwendungen in der Werkstatt, etwa Druckluftwerkzeuge oder andere Verbraucher außerhalb spezieller Lackier- und Atemluftsysteme.

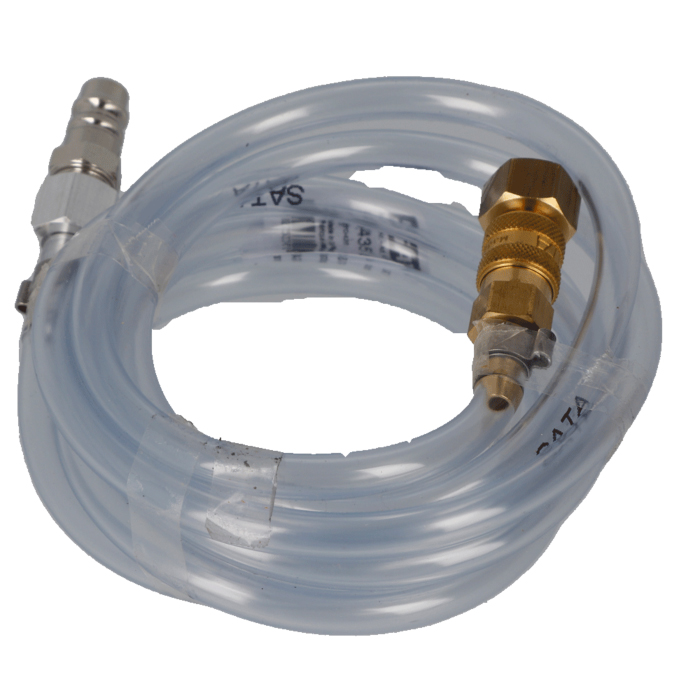

• Kurzer PVC-Luftschlauch: Für kompakte Lackiergeräte und kurze Verbindungen, wenn keine große Bewegungsfreiheit rund um das Fahrzeug erforderlich ist.

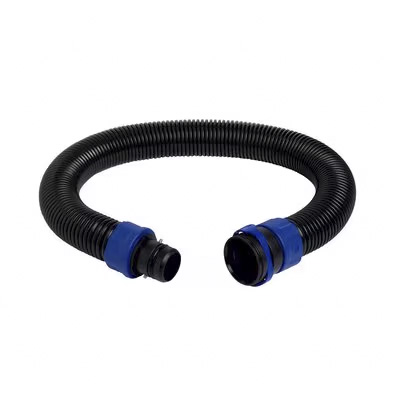

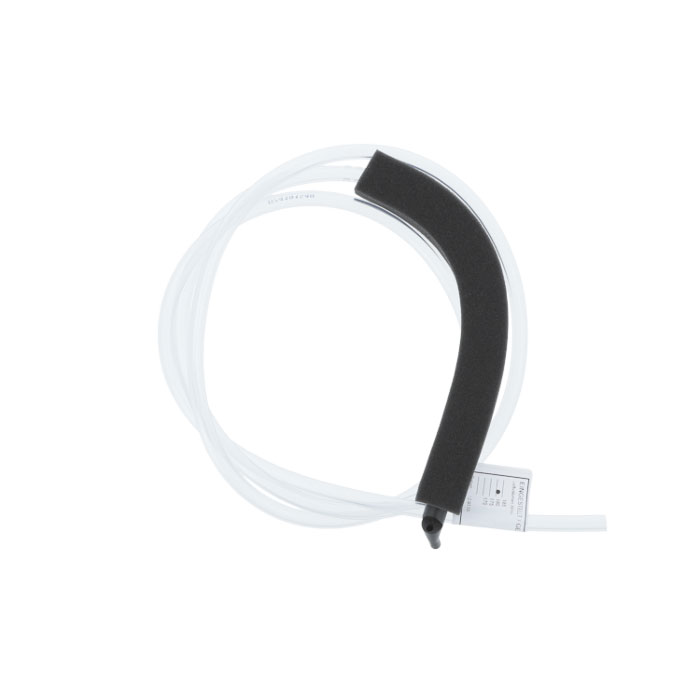

• Sicherheits-Druckluftschlauch: Ausschließlich für dafür vorgesehene druckluftgespeiste Atemschutzsysteme. Er darf nicht durch einen normalen Werkstatt- oder Lackierluftschlauch ersetzt werden.

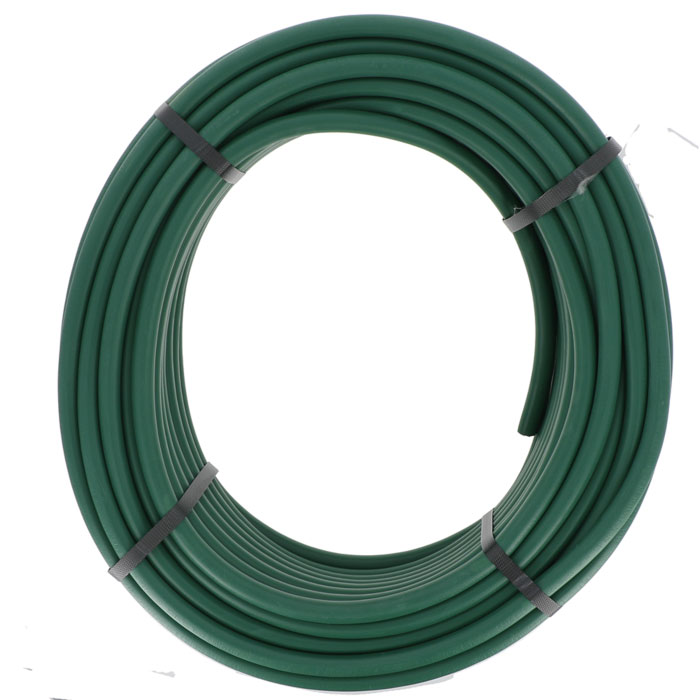

• Materialschlauch: Für Lacke und Beschichtungsstoffe bei Druckbehältern oder Förderanlagen. Hier zählen vor allem Lösemittel- und Materialbeständigkeit.

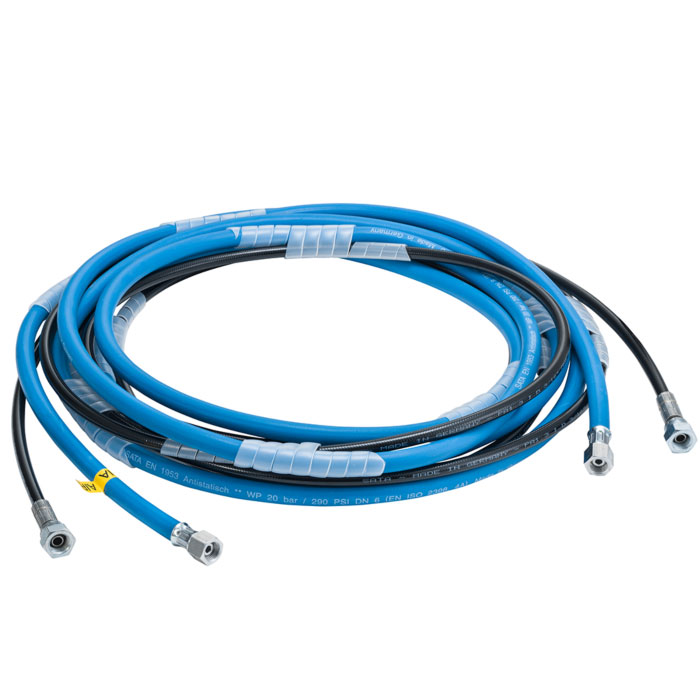

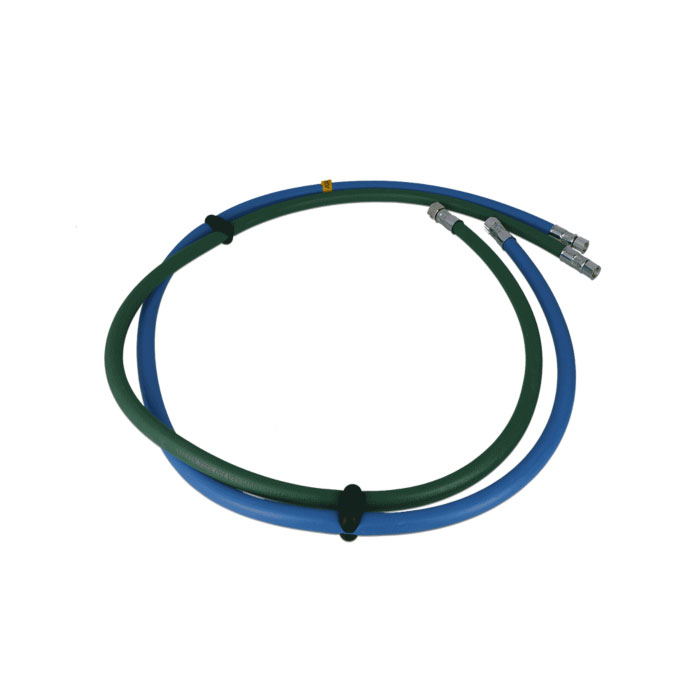

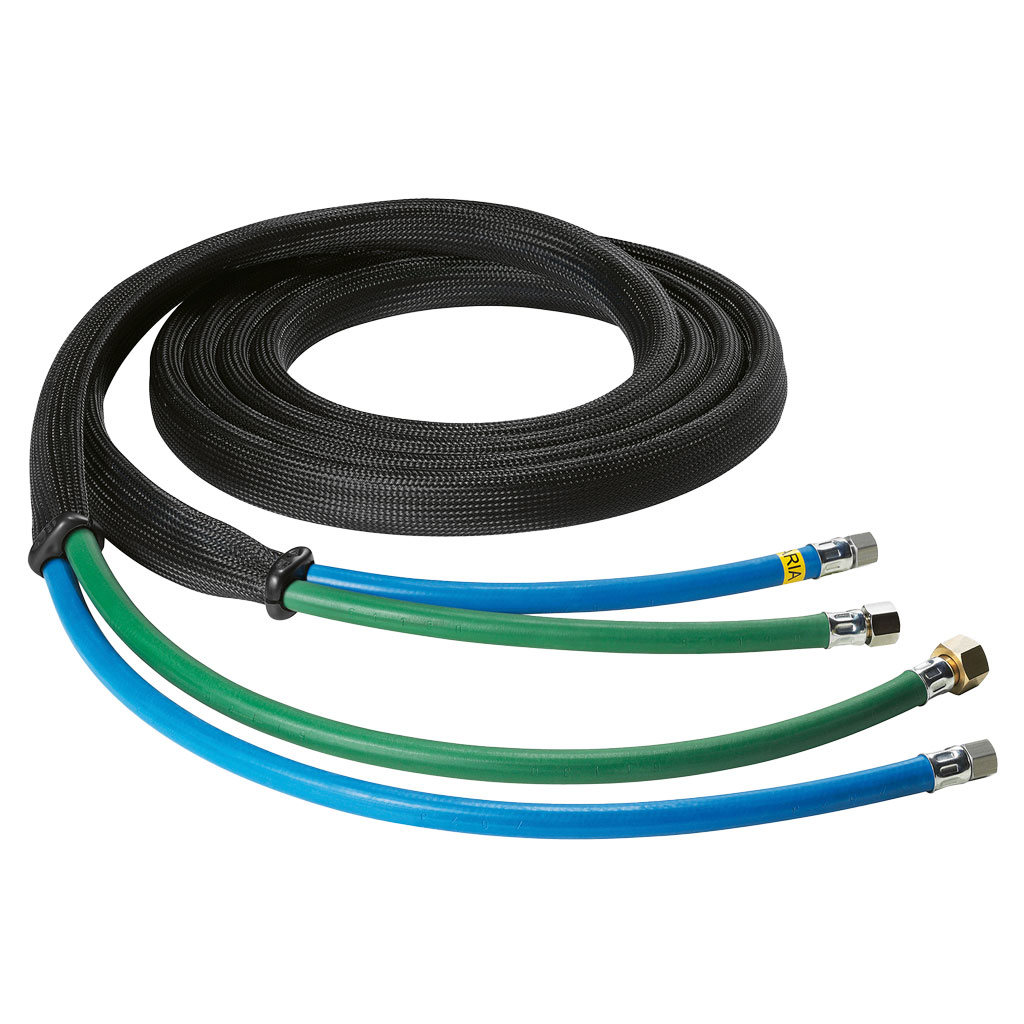

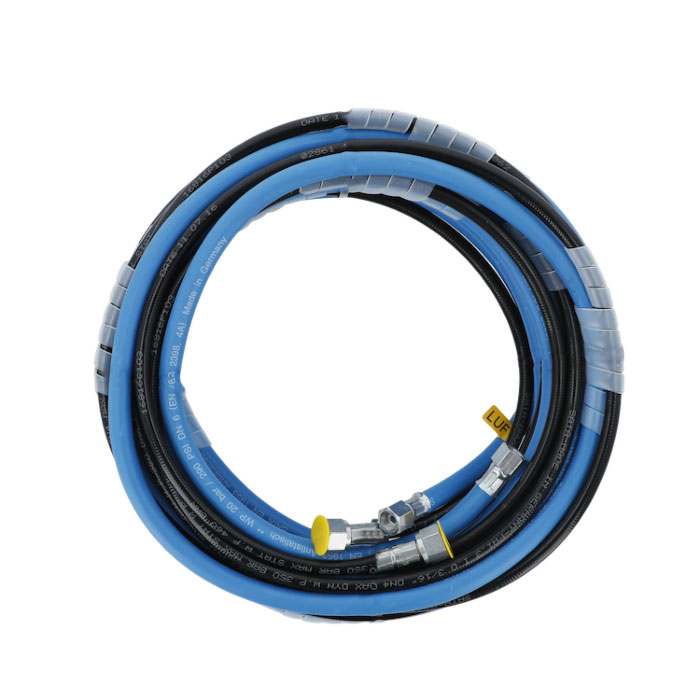

• Schlauchpaar für Luft und Material: Für druckgespeiste Lackiersysteme, bei denen Zerstäuberluft und Beschichtungsmaterial parallel bis zur Pistole geführt werden.

Häufige Fragen zu Druckluftschläuchen

Sind 6 oder 8 mm Innendurchmesser für eine Lackierpistole ausreichend?

Bei vielen professionellen Lackierpistolen wird ein größerer Querschnitt benötigt. Für verschiedene SATA-Pistolen sind beispielsweise mindestens 9 mm Innendurchmesser angegeben. Maßgeblich bleibt die Vorgabe des jeweiligen Pistolenherstellers.

Woran erkennt man, dass mein Druckluftschlauch zu klein dimensioniert ist?

Typisches Anzeichen ist, dass der eingestellte Druck an der Pistole bei gezogenem Abzug deutlich einbricht. In dem Fall sollte man zuerst Schlauchquerschnitt, Kupplungen, Filter und Knickstellen prüfen.

Wann sollte man statt 9 mm einen 13-mm-Druckluftschlauch nehmen?

Nicht pauschal bei jeder Pistole. 13 mm sind sinnvoll, wenn das System einen deutlich höheren Luftvolumenstrom benötigt, beispielsweise bei bestimmten Anlagen mit mehreren Pistolenanschlüssen. Für ein entsprechendes Zwei-Pistolen-System sind mindestens 13 mm zwischen Luftversorgung und Gerät vorgesehen.

Kann man zwei kurze Druckluftschläuche einfach miteinander kuppeln?

Technisch ja, fachlich ist ein durchgehender Schlauch meist besser. Jede zusätzliche Kupplung stellt eine mögliche Drosselstelle dar und erhöht gleichzeitig die Zahl potenzieller Undichtigkeiten. Wenn regelmäßig mehr Reichweite benötigt wird, besser einen ausreichend langen Schlauch verwenden.

Warum sollte ein Lackierluftschlauch antistatisch sein?

In der Lackierumgebung soll elektrostatische Aufladung möglichst vermieden werden. Antistatische Ausführung gelten nach DIN EN 1953 ausdrücklich als Anforderung an professionelle Lackierluftschläuche. Zusätzlich sollen sie frei von lackstörenden Substanzen und lösemittelbeständig sein.

Darf man einen Materialschlauch auch für Druckluft einsetzen?

Nicht als Standardlösung. Materialschläuche sind für den Transport von Lack oder Beschichtungsstoffen ausgelegt und werden nach Materialverträglichkeit ausgewählt. Druckluft- und Materialseite sollten mit den jeweils vorgesehenen Schlauchtypen aufgebaut werden.

Wann braucht man ein Schlauchpaar statt einzelner Schläuche?

Bei Anlagen, bei denen Material und Zerstäuberluft gleichzeitig zur Pistole geführt werden. WULFF führt dafür vorkonfigurierte Schlauchpaare mit gleichen oder unterschiedlichen Querschnitten. Das verhindert, dass Luft- und Materialleitung lose separat geführt werden müssen.
